Versão Profissional do Sistema de Rastreamento

Sistema de rastreamento-versão profissional e acompanhamento de aplicativos

Status de disponibilidade:

Quantidade:



Investigação Adicionar a cesta

Operação de sistema

Operação basica

Esta seção introduz principalmente as operações básicas do sistema de monitoramento de correção comunitária. As operações comuns dos usuários são: Login, alterar a senha, personalizar o grupo e saída.

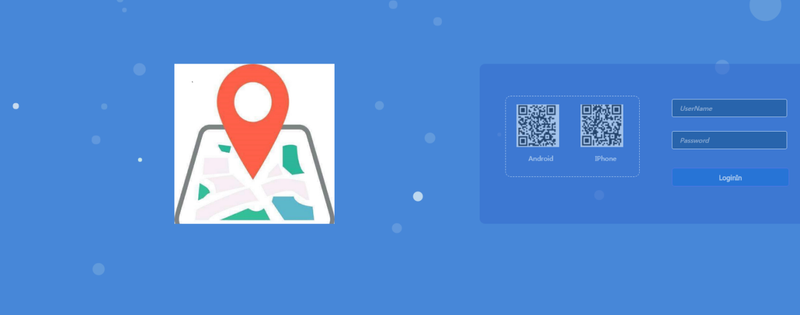

Sistema de login

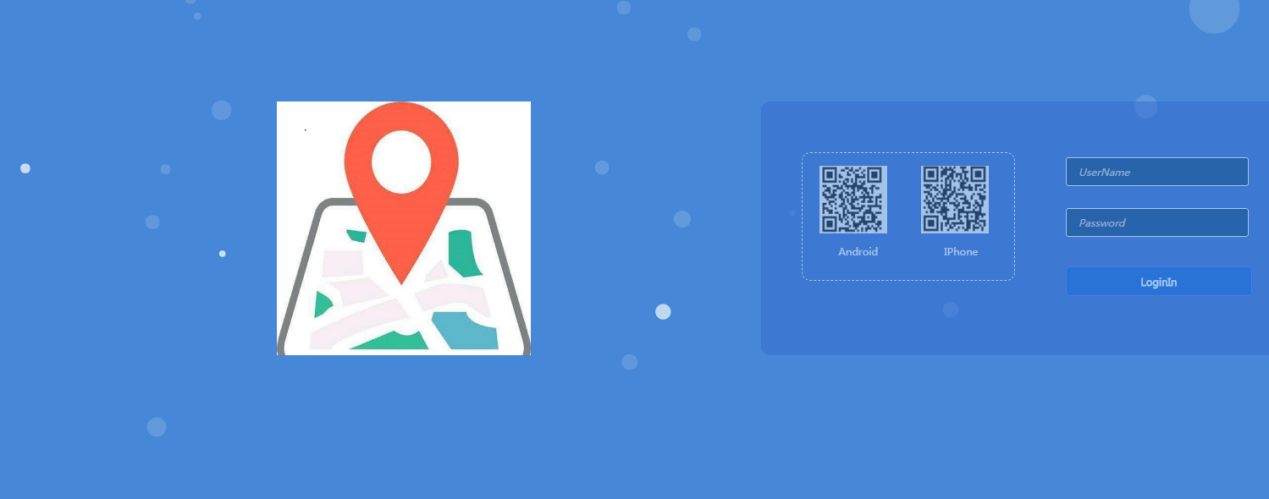

Faça login com nome de usuário e senha

图片 1.

§ Clique no botão Login no lado direito da interface de login do sistema para expandir a janela de login.

§ O usuário deve inserir o nome de usuário correto e a senha correspondente e, em seguida, clicar no botão de login para efetuar login no sistema de correção da comunidade (o nome de usuário e a senha inicial serão atribuídos pelo administrador do sistema);

Prompt: Se você inserir o erro, o sistema irá solicitar \"nome de usuário ou senha é errado \", você pode pedir ao administrador para redefinir a senha;

2.1.2 Layout da página inicial

Quando o usuário efetua login com êxito, a interface HomePage é mostrada da seguinte forma:

图片 2.

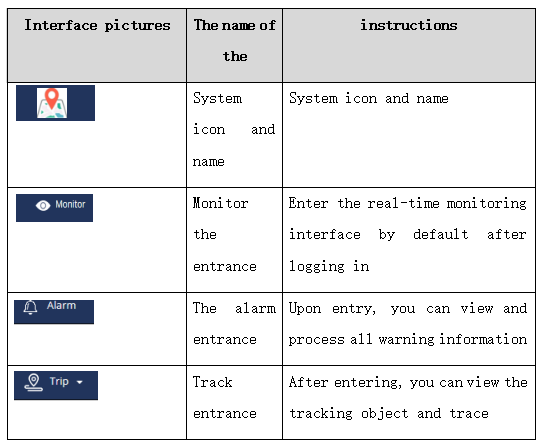

O layout da interface da página inicial é explicado na tabela a seguir:

图片 6.

Query avançado, insira o nome de usuário e clique para consultar o status do usuário

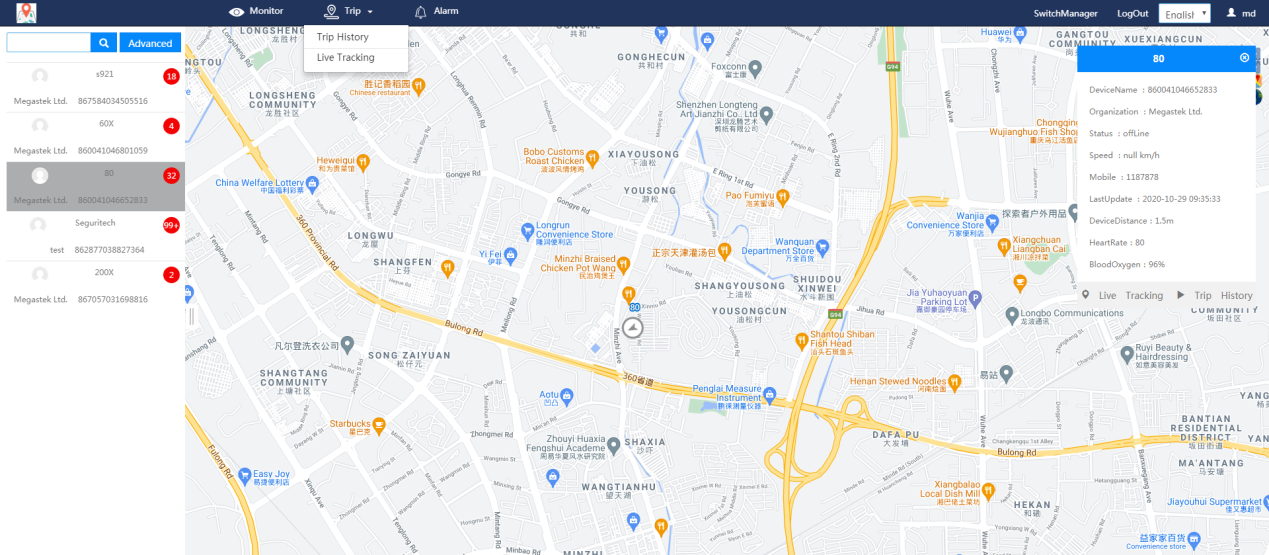

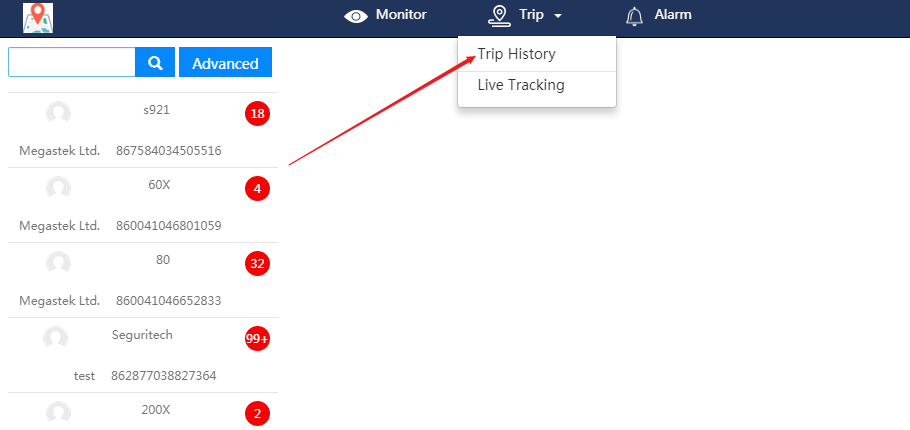

Acompanhe a reprodução e o rastreamento em tempo real

图片 7.

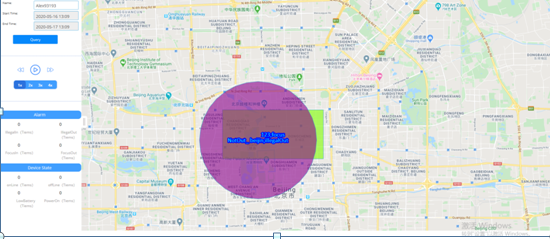

Clique para entrar na reprodução da faixa, conforme mostrado abaixo

图片 3.

Digite o nome do usuário para visualizar, você pode optar por exibir o tempo

图片 8.

1-4 vezes mais rápida reprodução

图片 9.

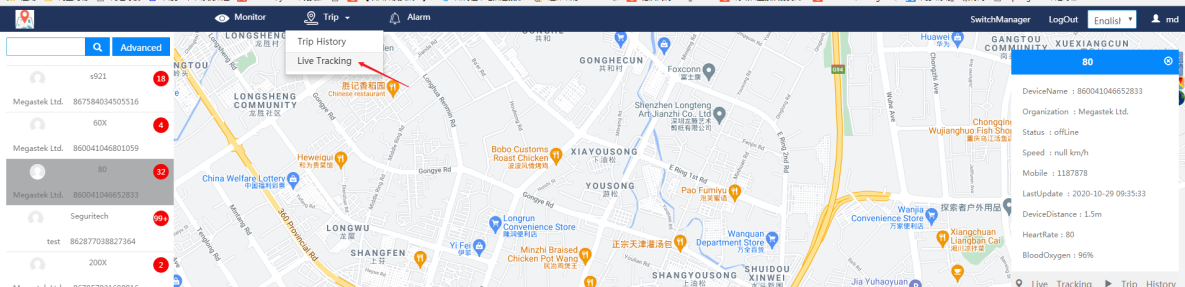

Clique para inserir rastreamento em tempo real

图片 10.

Digite a página conforme mostrado abaixo

图片 11.

Digite um nome de usuário para visualizar o objeto de rastreamento

图片 12.

Detalhes do alarme

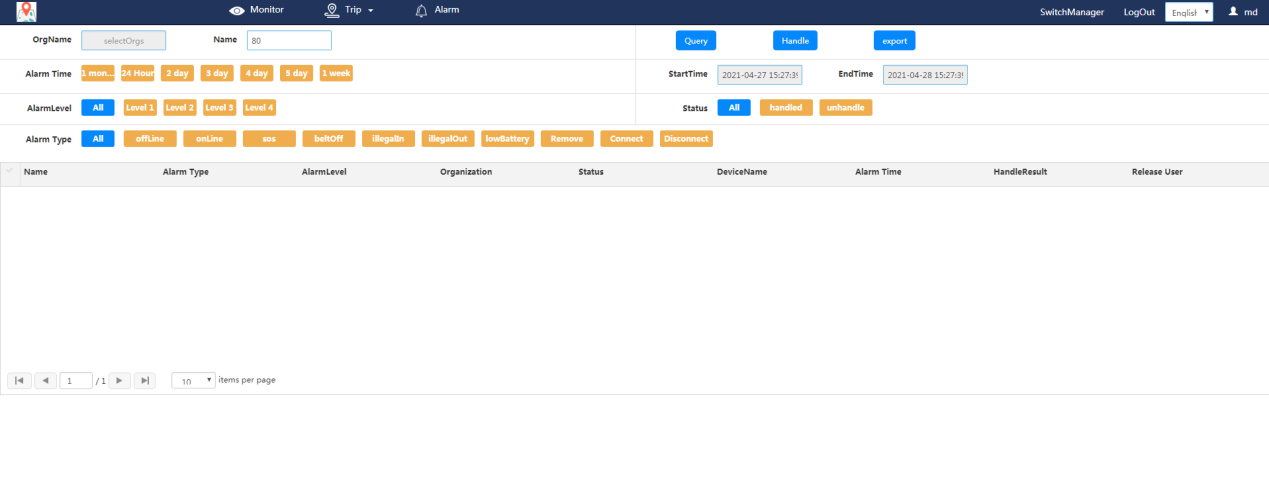

Clique para inserir detalhes de aviso conforme mostrado abaixo

图片 13.

Você pode visualizar o nível de alarme do tempo de alarme e o tipo de alarme

图片 14.

Verifique após o processamento da consulta

图片 15.

Tempo de consulta é opcional

图片 17.

O estado de alarme pode ser tratado por si só

图片 18.

Altere a senha

Clique no nome do usuário e clique no botão \"Senha Change \". O usuário pode inserir a senha original e a nova senha na nova janela Alterar senha e, em seguida, clique no botão \"Confirmar \" para alterar a senha.

图片 19.

Sair

Selecione logout para sair.

图片 20.

O final da administração

O gerenciamento de fundo é dividido em dois módulos, uma manutenção básica de informações e gerenciamento de sistemas.

图片 21.

Depois de fazer login no sistema, o usuário clica no botão para a esquerda do avatar do usuário para inserir o gerenciamento de antecedentes .

estatístico

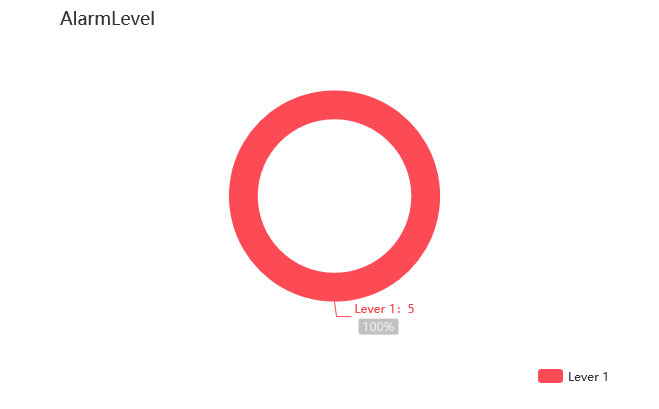

Quando o usuário insere o gerenciamento de antecedentes, a página inicial padrão é estatísticas. O usuário do sistema pode realizar estatísticas básicas sobre os dados através deste módulo, que é dividido em três partes: nível de alarme, tipo de alarme e usuário online.

图片 23.

图片 24.

图片 25.

Selecione o tempo de exibição

Verifique o tempo passado

图片 27.

gerenciamento

Clique no botão Administração na barra de menu da esquerda para expandir a Lista de Administração.From Esta lista, você pode gerenciar os objetos, dispositivos e cercas de monitoramento.

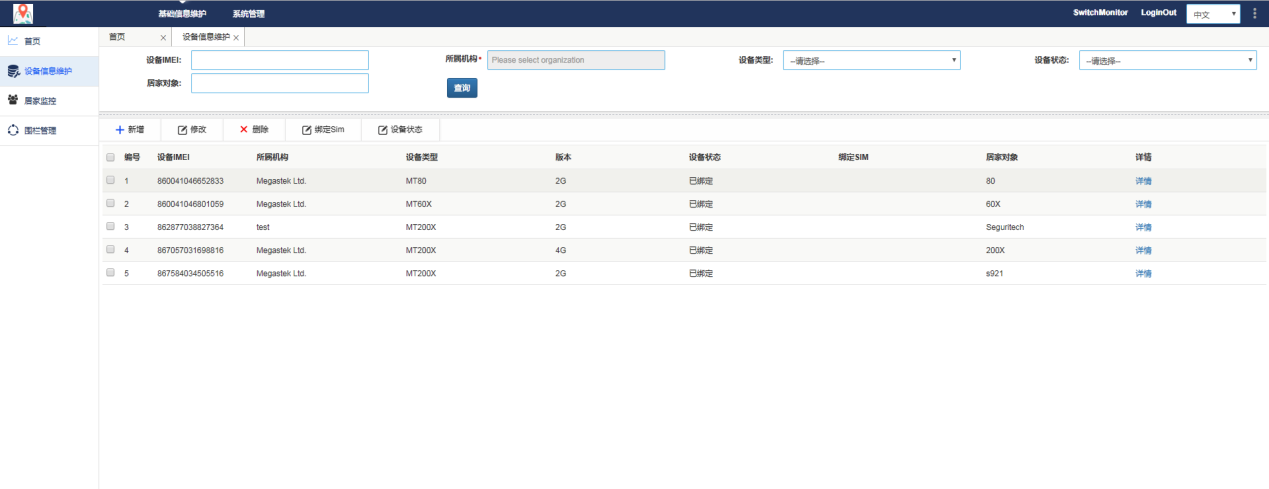

图片 28.

novo

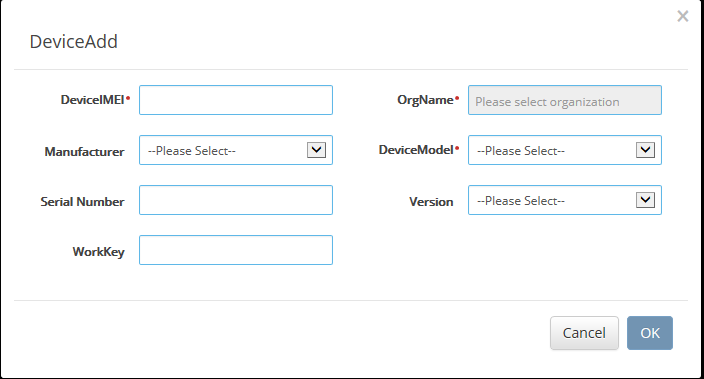

Quando você tem novas informações de dispositivo para adicionar ao sistema, você pode clicar

图片 30.

图片 31.

Cada item é seguido por um item vermelho *;

Botão Para modificar informações do dispositivo, excluir informações de informações do dispositivo Excluir, ligar o cartão SIM e visualizar o nome do dispositivo de entrada da função de consulta avançada do dispositivo pode ser diretamente perguntado

图片 37.

Monitorar a manutenção do objeto

Clique para ver

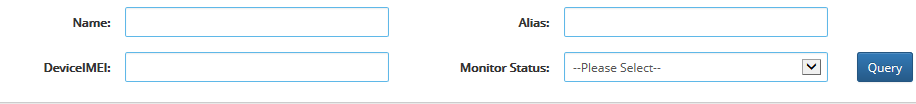

图片 39.

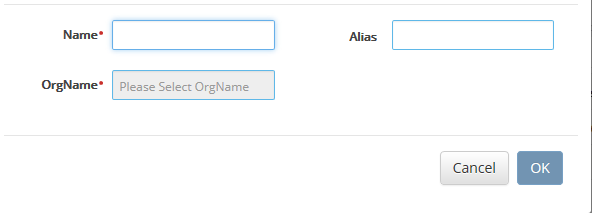

Função de consulta avançada Nome do objeto de entrada Novo objeto com * obrigatório Pressione OK para finalizar.

图片 40.

Modificar informações do objeto Selecione uma linha para modificação, excluir objeto Selecione uma linha para operação Dispositivo ligação de vínculo de ligação Clique para ver os detalhes do usuário

QQ 图片 20211012151734.

Gestão da cerca

Adicionar cerca, clique em Adicionar 图片 42.

Digite o nome da cerca e o tipo de cerca. Finalmente, selecione a organização para a qual você pertence e exclua a cerca

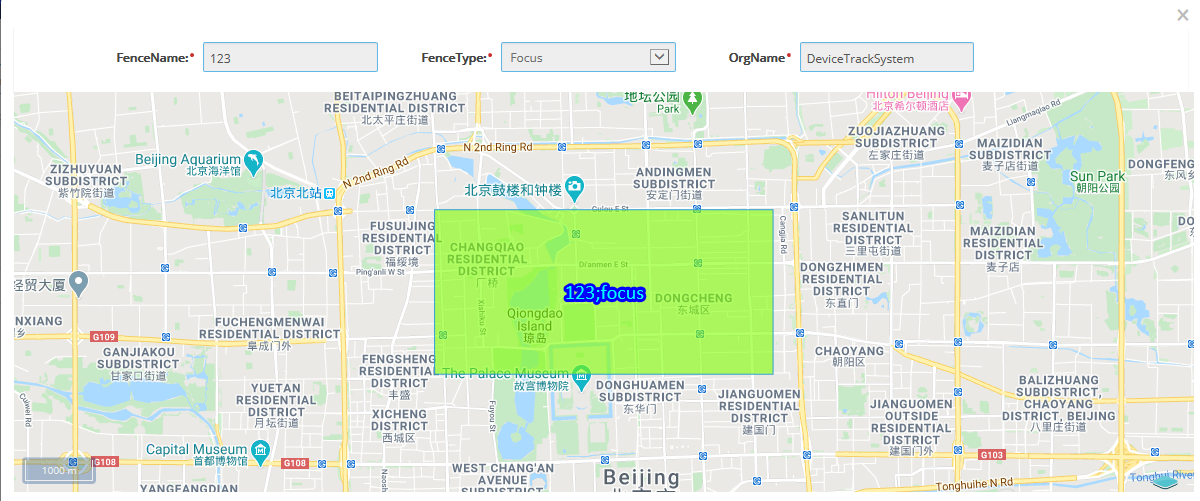

Consulta avançada, insira o nome do usuário para consultar, veja os detalhes, clique para ver detalhes da cerca

图片 43.

Gerenciamento de log.

Contagem de logots de login do usuário

图片 44.

Gerenciamento de direitos

+Acrescentar

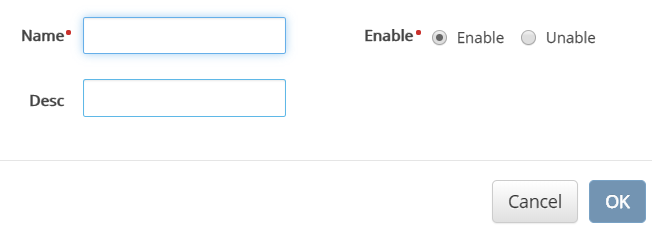

Digite as permissões Adicionar lista

图片 45.

Digite Adicionar nome de usuário Pressione OK para finalizar Modificar permissões do usuário Excluir permissões de usuário e encontrar permissões de usuário Permissões de usuário podem obter exclusão em massa.

Gerenciamento de usuários

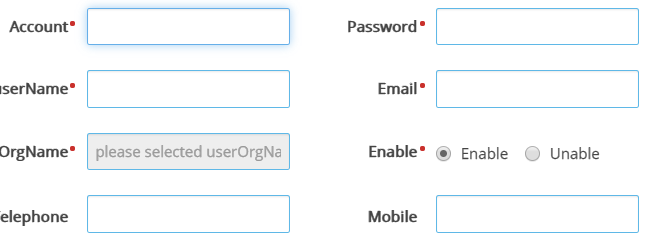

Adicionar usuário a * Obrigatório para preencher a tecla OK End, modificação do usuário, autorização do usuário, excluir lote do usuário Excluir.

图片 46.

E redefinir a senha.

图片 47.

O alarme definido

Para adicionar configurações de aviso, clique em Adicionar com * para preencher

Modificar configurações de alarme Selecione o nome e o nível para modificar Pressione OK para finalizar pressione este botão para excluir.

1. Informações de configuração do servidor

A fim de garantir a instalação normal e operação estável da plataforma Cloud IOT, as informações de configuração do servidor são especificamente descritas da seguinte maneira:

1.1. Requisitos de implantação de servidor de versão única:

O número de série	memória	O disco rígido	A CPU.	Acesso ao dispositivo	Salve os dados
1	O 32 GB.	500 g.	Oito núcleos	<= 500.	Dados: <= 1 ano; log: último 3 meses

Implantação de versão única: Serviços de versão única são implantados em um servidor, para segurança de dados e alto desempenho não podem ser totalmente garantidos, recomenda-se usar em testes, demonstração e outros ambientes.

1.2. Requisitos para implantação do servidor de cluster:

O número de série	Função	Os números	A CPU.	memória	O disco rígido	Acesso ao dispositivo.	Salve os dados
1	Serviço de armazenamento de dados.	3	Oito nucleares	32 GB.	2 TB	<= 5000.	Dados: <= 1 ano LOG: Último 3 meses
2	Serviço de aquisição de dados.	2	Oito nucleares	32 GB.	500 GB.
3	Serviço de análise de dados.	3	Oito nucleares	32 GB.	500 GB.
4	Serviço de mensagem	3	4 nucleares	16 GB	500 GB.
5	O serviço da web.	2	4 nucleares	16 GB	300 GB.
6	Um total de	13	84 nuclear	128 GB.	10.5 TB.

Implantação de Versão de Cluster: A versão do cluster de cada componente do servidor é implantada no modo de alta disponibilidade, da seguinte maneira:

(1) Serviço de armazenamento de dados: Os dados são armazenados na forma de duas cópias em três servidores de armazenamento, que podem suportar a operação normal de qualquer um dos três servidores. Depois que o serviço de desligamento for iniciado, ele normalmente pode se juntar ao cluster e correr novamente.

(2) Serviço de aquisição de dados: O serviço de aquisição de dados é usado para aquisição em tempo real de dados do dispositivo, e é a entrada da plataforma de acesso ao dispositivo. O serviço de aquisição de dados é altamente disponível e implantado em dois servidores. Suporta a operação normal de qualquer um dos dois servidores.

(3) serviço de análise de dados: o serviço de análise de dados é usado principalmente para análise de dados em tempo real dos dados de massa de equipamentos, e é o centro de computação de toda a plataforma, incluindo alarme eletrônico de vedação e alarme de excesso de velocidade. A análise de dados é implantada em 3 cópias em 3 servidores. Os 3 servidores suportam compartilhamento de tráfego e dimensionamento elástico. Na pior das hipóteses, 2 servidores em 3 servidores estão inativos e podem ser executados normalmente.

(4) message service: message service is the message center of platform data, which is used for real-time message transmission of device data. Ele suporta 3 servidores para descer e 1 servidor para ser executado normalmente.

(5) WEB services: WEB services are management systems that users can see, which are used for device access, device status monitoring, device trajectory query, device alarm analysis, device statistics and other functions.

2. Software dependente da plataforma

Para garantir a instalação, operação e uso normal da plataforma de nuvem de IOT. Agora o número de versão do banco de dados do número de versão do sistema operacional para fazer o seguinte:

O número de série	Lista de serviços	O número da versão	instruções
1	CENTOS - 7-1611.	Desenvolvimento versão 1611.	Versão de desenvolvimento do sistema operacional
2	Funcionário do zoológico	3.4.9.	Coordenador, centro de configuração
3	Kafka.	2.10	O centro de mensagens
3	Redis.	3.2.3.	Banco de dados na memória
4	Postgresql.	9.3	Banco de dados relacional
6	Cassandra	3.10	Grande armazenamento de dados.
7	Telnet	0.17	Porta de serviço que escuta
8	Pitão	3.5.4.	Monitoramento de serviços e inicialização
9	Nginx.	1.16	Servidor da Web do segmento frontal
10	Tomcat.	8.0	Serviço da Web de fundo.

3. Porta de serviço e seu protocolo de comunicação

Para garantir a instalação, operação e uso normal da plataforma de nuvem de IOT. A porta de serviço envolvida e seu protocolo de comunicação é descrito da seguinte forma:

O número de série	O nome do serviço	porta	Protocolo de comunicação	instruções
3	funcionário do zoológico	2181	TCP / IP.	Coordenador, centro de configuração
4	Kafka.	9092	TCP / IP.	O centro de mensagens
5	redis.	6379	TCP / IP.	Banco de dados na memória
6	psotgresql.	5432	TCP / IP.	Banco de dados relacional
7	Cassandra	9042	TCP / IP.	Grande armazenamento de dados.
9	zkui.	9000	O http.	Ferramenta de gerenciamento do Zookeeper.
10	Kafkaoffsetonitor	9001	O http.	Kafka Monitoring Tools.
11	Cbasicservice.	8001	O http.	Serviços básicos
12	Ccoreservice.	8002	O http.	Serviços essenciais
13	Ciov2service.	8009	O http.	Serviço de IOV.
14	Ciov2analyser.	8008	O http.	Análise de dados do IOV.
15	Ciov2collector.	8005 8006 8007	TCP / IP.	Aquisição de dados do IOV.
16	Nginx.	8000	TCP / IP.	Serviço de front-end web
17	Tomcat.	8080	TCP / IP.	Serviços de back-end da Web

4. Estabilidade do sistema e robustez

4.1. A estabilidade de.

1. O sistema adota o login do dispositivo e o mecanismo de autorização uniforme para evitar a conexão de dispositivos maliciosos.

2. O sistema usa a estrutura assíncrona de Netty para estabilizar o dispositivo de acesso.

3. A API do sistema usa a maneira uniforme de autorização, a maneira como interface de acesso ao usuário arbitrário.

4. O sistema fornece um mecanismo de atualização da interface da API para evitar o vazamento de senha.

5. O sistema fornece detecção de serviços e recuperação automática.

6. O sistema adota o mestre de dados - backup mútuo escravo para garantir a segurança dos dados em tempo real.

4.2. Robustez,

1. A robustez, também conhecida como robustez ou solidez de um sistema, é uma medida da capacidade de um sistema recuperar de várias condições de erro.

2. A partir da perspectiva da estrutura de design ou codificação, o sistema adota o padrão de codificação unificado da empresa e adota equipamentos de micro-serviço para garantir a desacoplamento e a estabilidade do sistema.

3. A interface do sistema adota desenvolvimento de especificações unificadas, exceção de manipulação unificada e interceptação de método, fornecendo taxa de tolerância a falhas do sistema.

4. O sistema fornece detecção de serviços e recuperação para detectar e reparar problemas em tempo hábil.

5. Os dados do sistema são armazenados no modo principal e em espera, e podem ser recuperados diretamente do servidor de espera no caso da máquina para baixo ou falha no disco na sala principal, o que melhora a segurança.

5. Descrição do mecanismo de backup

O sistema adota o mecanismo de backup de dados para fazer backup dos dados do servidor principal para o servidor de espera em tempo real. Quando os dados do servidor mestre muda
